รายละเอียดสินค้า
EDR-75 พาวเวอร์ซัพพลาย Meanwell AD-DC 75W Input 85~264VAC Output 12~48VDC มีทั้งหมด 3รุ่น EDR-75-12, EDR-75-24, EDR-75-48 เป็นพาวเวอร์ซัพพลายชนิด Din Rail แบบบางเคสโลหะ มีระบบป้องกัน ไฟช็อต ไฟเกิน สินค้า รับประกัน 2 ปี
ช่วงกำลังวัตต์ (W) : 75~480W
ช่วงแรงดันที่มีจำหน่าย : 12V, 24V, 48V
คุณสมบัติเด่น :
- รองรับไฟฟ้า AC Full – Range 90~264 VAC
- มีช่อง Vo Adj. สามารถหมุนปรับแรงดันได้
- ระบบป้องกัน Short circuit / Overload / Over voltage / Over Temperature
- สามารถติดตั้งกับราง DIN Rail มาตรฐาน TS-35 / 7.5 หรือ 15
- Passive Cooling ไม่มีพัดลม
- ผ่านมาตรฐาน UL 508 : industrial control equipment
- มาตรฐาน EN61000-6-2 (EN50082-2) industrial immunity level
- มาตรฐาน EMC EN55022 class B
- 100% Full-Load Burn-in Test
- ❭รับประกัน 3 ปี

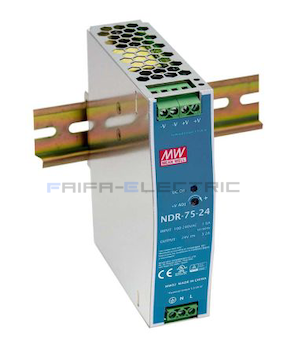

NDR-75-24 is NDR-75 series one economical slim 75W Din rail power supply, adapt to be installed on TS-35/7.5 or TS-35/15 mounting rails. The body is designed 32mm in width, which allows space saving inside the cabinets. It conforms to BS EN/EN61000-3-2, the norm the European Union regulates for harmonic current. It is designed with metal housing that enhances the unit's power dissipation. With working efficiency, it is equipped with constant current mode for over-load protection, fitting various inductive or capacitive applications. The complete protection functions and relevant certificates for industrial control apparatus make NDR-75 a very competitive power supply solution for industrial applications. Application industrial control system, semiconductor fabrication equipment, factory automation, electro-mechanical apparatus. Approved by UL508, TUV BS EN/EN62368-1, EAC TP TC 004, (meet BS EN/EN60204-1).
- Output DC voltage is 24V, output rated current is 3.2A, output rated power is 76.8W
- Typical efficiency is 88%
- Input voltage range from 90 to 264VACy, 127 to 370VDC
- Universal AC input / full range, cooling by free air convection
- 100% full load burn-in test
- Single output
- 3 years warranty
- Working temperature range from -20 to +70°C
- Dimension is (W x H x D) 32 x 125.2 x 102mm
ข้อมูลสินค้า
• Cooling by free air convection
• Operating temperature: -20~+60oC(EDR), -20~+70oC(NDR)
• DC output voltage adjustable
• Can be installed on DIN rail TS-35 / 7.5 or 15
• 3 years warranty (2 years warranty for EDR)
Model No. |
Output |
Tol |
R&N |
Effi |
|
12V, 6.3A
|
±2.0%
|
80mV
|
85.5%
|
|
24V, 3.2A
|
±1.0%
|
150mV
|
88.0%
|
|
48V, 1.6A
|
±1.0%
|
240mV
|
89.0%
|
|
12V, 10A
|
±2.0%
|
100mV
|
85.5%
|
|
24V, 5.0A
|
±1.0%
|
120mV
|
88.0%
|
|
48V, 2.5A
|
±1.0%
|
150mV
|
89.0%
|
|
24V, 10A
|
±1.0% |
150mV
|
88.5%
|
|
48V, 5.0A
|
±1.0% |
150mV
|
90.0%
|
|
24V, 20A
|
±1.0% |
150mV
|
92.5%
|
|
48V, 10A
|
±1.0% |
150mV
|
92.5%
|
